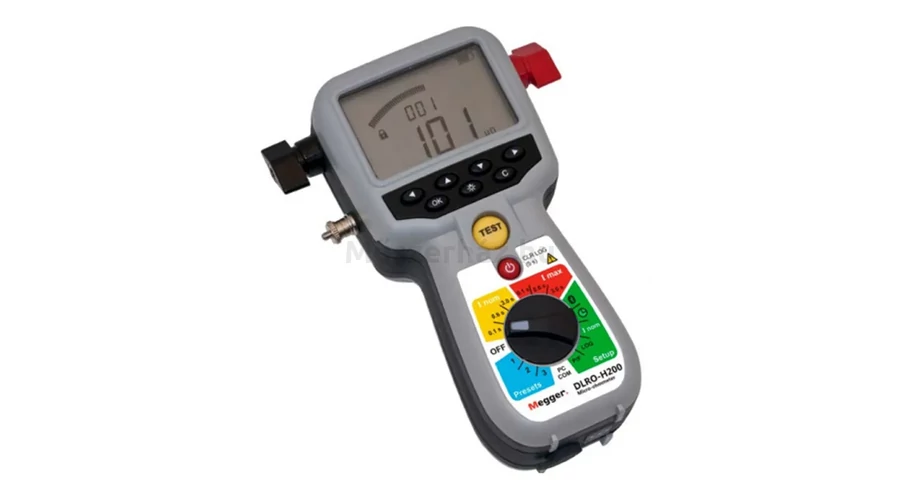

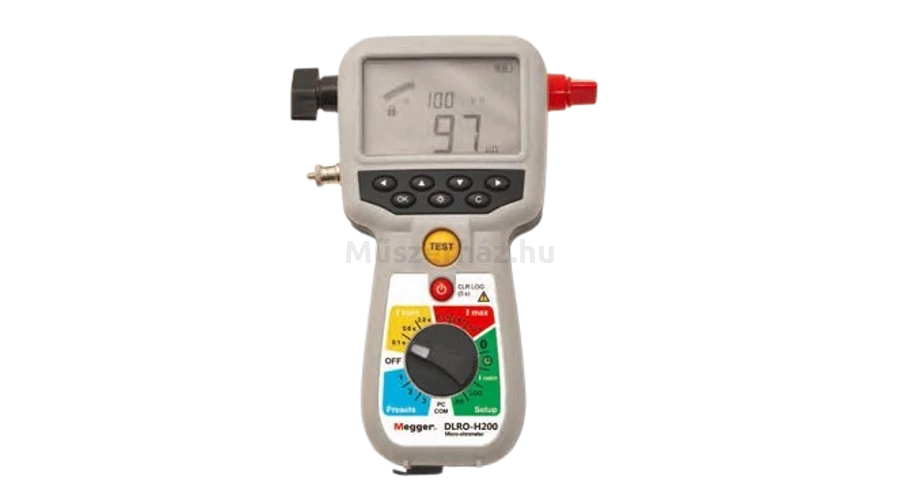

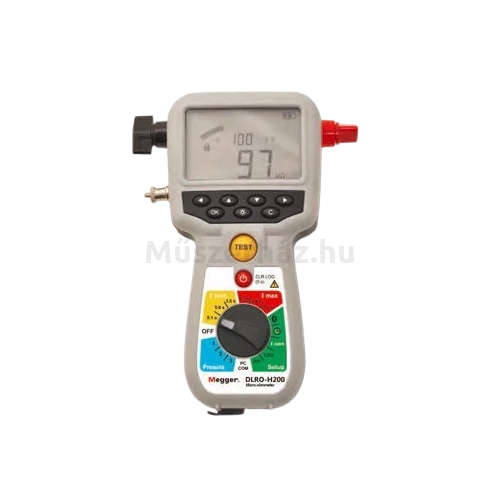

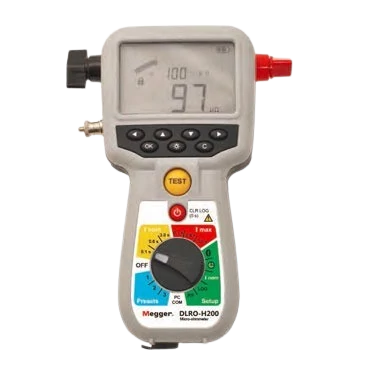

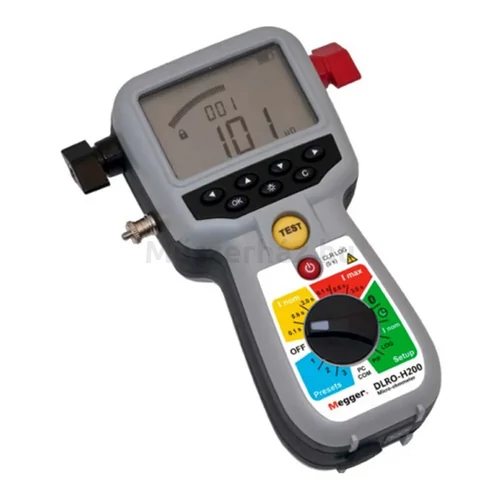

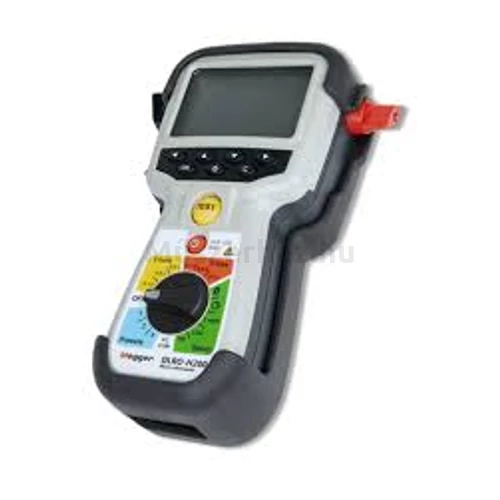

Megger DLRO-H200 mikro-ohmmérő műszer
- Cikkszám: Megger DLRO-H200
- Gyártó: Megger
-
- A DLRO-H200 készüléket megszakító érintkezők, gyűjtősín-csatlakozások és egyéb nagyáramú kapcsolatok ellenállásának mérésére tervezték
- A termék tervezésénél a biztonságot, a könnyű kezelhetőséget és a sokoldalúságot tartották szem előtt
- A mikroohmmérő bárhol használható alacsony ellenállásértékek nagy pontosságú mérésére
- A DLRO-H200 egy ultrakondenzátort használ a nagy kimeneti áram előállításához. Az ultrakondenzátor a hagyományos kondenzátorokhoz képest hatalmas mennyiségű energiát képes tárolni, és nagyon alacsony belső ellenállásának köszönhetően nagyon nagy áramot tud leadni a kisülés során. Tesztelés közben a kondenzátor a teszttárgyon keresztül kisül, és a teszttárgyon átfolyó feszültségesést és áramot folyamatosan és szinkronban mintavételezik. Az egyes mintákból számított ellenállásokat ezután átlagolják a végső érték eléréséhez
- A DLRO-H200 segítségével a DualGround™ módszer szerint lehet méréseket végezni. Ez azt jelenti, hogy a teszttárgy mindkét oldalon földelve lesz a vizsgálat során, ami biztonságosabb, gyorsabb és egyszerűbb munkafolyamatot eredményez
- A strapabíróság és a könnyű súly teszi a DLRO-H200-at kézi műszerré, amely nagyon alkalmas terepi munkához, például alállomásokon

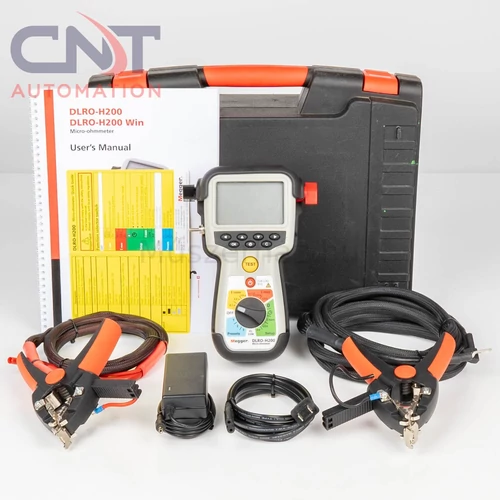

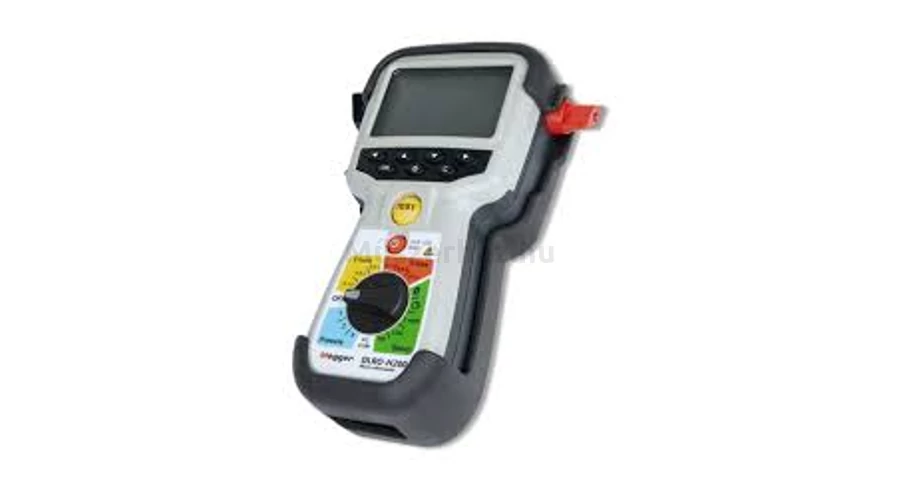

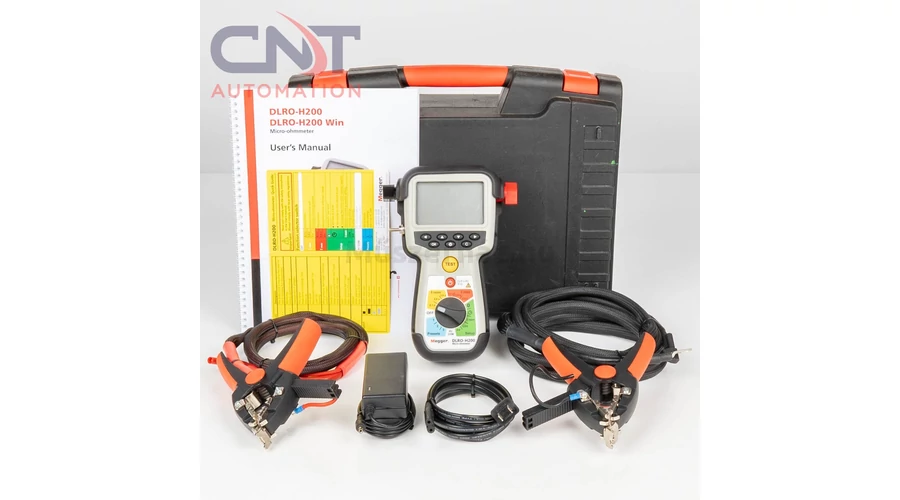

- A készülékhez tartozik egy erős gumitok, amely extra tartóssá teszi
- A DLRO-H200 úgy van méretezve, hogy egy egész napos tesztelést elvégezhessen újratöltés nélkül. 104 tesztértéket képes tárolni, és a tesztadatokat Bluetooth-on keresztül PC-re továbbítani.
- Alkalmazások:
- A DLRO-H200 tesztrendszert számos alkalmazásra tervezték. A leggyakoribbak az alacsony, közép- és nagyfeszültségű megszakítók, valamint a gyűjtősín-csatlakozások és más nagyáramú kapcsolatok érintkezési ellenállásának mérése. Ha az érintkezési ellenállás túl magas, az teljesítményveszteséghez és hőmérséklet-emelkedéshez vezet, ami gyakran komoly problémákat okoz. Az ilyen problémák elkerülése érdekében rendszeres időközönként ellenőrizni kell az ellenállást. - Az alábbi táblázat bemutatja, mennyire fontos az alacsony ellenállás nagy áramok esetén:
Áram Csatlakozó ellenállás Teljesítmény veszteség
10 kA 1 mOhm 100 kW
10 kA 0.1 mOhm 10 kW
1 kA 1 mOhm 1 kW
1 kA 0.1 mOhm 100 W - 10 kA áramerősségnél a 0,1 mΩ-os ellenállással történő érintkezés 10 kW teljesítményveszteséget eredményez. Ez a teljesítményveszteség egyetlen pontban mindenképpen hőmérséklet-emelkedést okoz, ami túlmelegedést és esetleg idő előtti meghibásodást okozhat.
- Alkalmazási példák:
- Kismegszakítók vizsgálata:
Kismegszakító érintkezőinek vizsgálata
Kismegszakító csatlakozásainak vizsgálata
- Gyűjtősín-összekötők vizsgálata:
Gyűjtősín-összekötők vizsgálata
Csatlakozások vizsgálata
- Mindenhol, ahol kis ellenállású/nagy áramerősségű csatlakozásokat kell vizsgálni:
Kapcsolók Leválasztó eszközök
Biztonsági földelő csatlakozások
Hegesztési pontok
Biztosítékok
Kábelek - Minimum mérőáram: választható 50 A vagy 100 A
- Mérési tartomány: 0...1000 mOhm
- Felbontás: 1 MikroOhm, 0.01 MOhm, 0.1 mOhm, 1 mOhm
- IP54 védelem
- További reszletes technikai adatok a mellékelt pdf-ben!
- Méretek: 217 x 104 x 72 mm
- Tömeg: 1000 g
- Garancia: 3 év
-
